日成45度金属软管接头 NBN

日成45度金属软管接头 NBN

Especificaciones del tornillo: rosca de tubo G / PF dientes, rosca métrica Métrica, rosca alemana PG

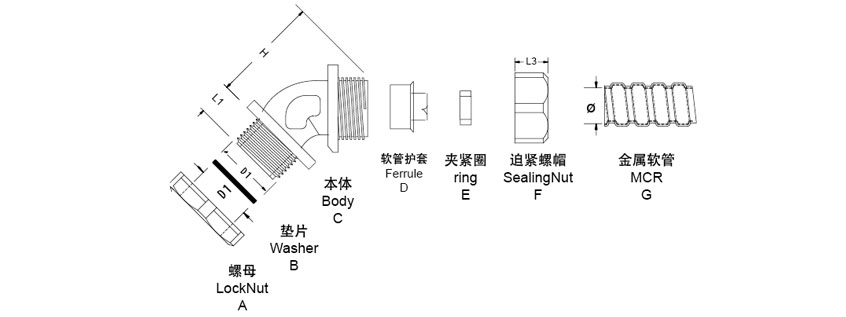

Material del producto: las piezas A.C.F están hechas de acero de alta calidad. B.E está hecho de caucho de nitrilo (NBR). D está hecho de fundición a presión de hierro.
Certificación de producto: CE europeo, RoHS ambiental europeo
Tipo de color: metálico (blanco plateado)
Temperatura de trabajo: -40 ° C a 100 ° C, resistencia al calor instantánea hasta 120 ° C. 527, 554, 532, 492, 515

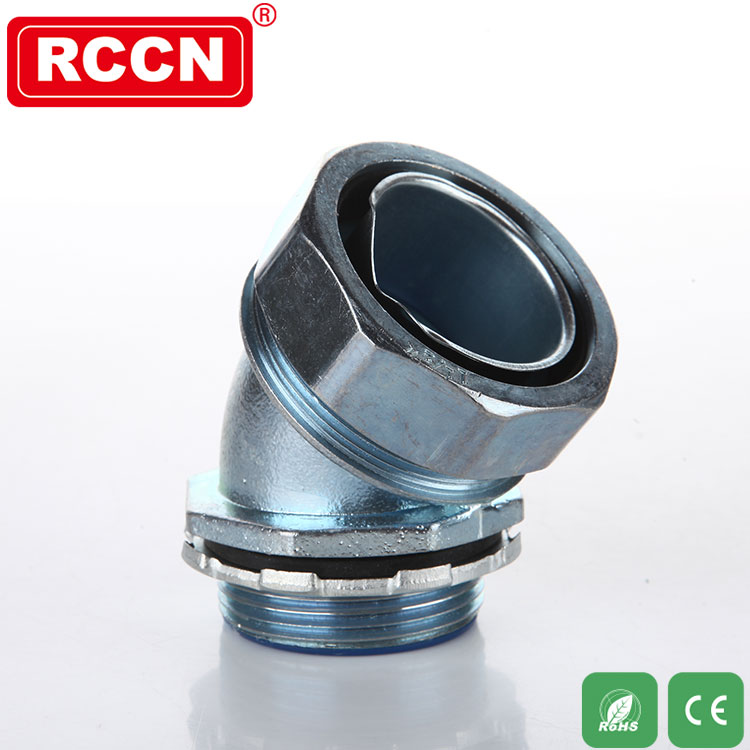

Características del producto: 1. Después de unir y la caja es de 45 grados, aleación de zinc grueso galvanizado o cromo duro, aspecto hermoso, estructura compacta, alta resistencia.
2. Además de las siguientes especificaciones estándar, el tamaño y el estándar del hilo se pueden cambiar arbitrariamente de acuerdo con los requisitos.

Modelo Item No.	Tornillo estándar Thread	Soporte de manguera de metal japonesa MCR			Diámetro exterior del hilo Thread O.D. D1	Longitud del hilo Thread Length L1	Longitud conjunta Joint Length L2+L3	Embalaje Packing pcs
Modelo Item No.	Tornillo estándar Thread	Modelo correspondiente	Métrica	Imperial	Diámetro exterior del hilo Thread O.D. D1	Longitud del hilo Thread Length L1	Longitud conjunta Joint Length L2+L3	Embalaje Packing pcs
管螺纹 NBN-G
NBN-04G	G3/8"	MCR-04	13	3/8"	16.5	8	50	30
NBN-05G	G1/2"	MCR-05	16	1/2"	21.3	11	54	30
NBN-06G	G3/4"	MCR-06	20	3/4"	26.6	14	60	30
NBN-08G	G1"	MCR-08	25	1"	33.4	15	70	20
NBN-10G	G1 1/4"	MCR-10	32	1 1/4"	42.1	15	90	20
NBN-12G	G1 1/2"	MCR-12	38	1 1/2"	47.8	16	100	20
NBN-16G	G2"	MCR-16	51	2"	59.6	18	120	10
NBN-20G	G2 1/2"	MCR-20	64	2 1/2"	75.1	22	160	10
NBN-24G	G3"	MCR-24	80	3"	87.8	22	190	5
NBN-32G	G4"	MCR-32	100	4"	113	24	220	5
公制螺纹 NBN-M
NBN-04M	M16*1.5	MCR-04	13	3/8"	16	8	50	30
NBN-05M	M20*1.5	MCR-05	16	1/2"	20	11	54	30
NBN-06M	M25*1.5	MCR-06	20	3/4"	25	14	60	30
NBN-08M	M32*1.5	MCR-08	25	1"	32	15	70	20
NBN-10M	M40*1.5	MCR-10	32	1 1/4"	40	15	90	20
NBN-12M	M50*1.5	MCR-12	38	1 1/2"	50	16	100	20
NBN-16M	M63*1.5	MCR-16	51	2"	63	18	120	10
德制螺纹 NBN-PG
NBN-04P	PG11	MCR-04	13	3/8"	18.6	8	50	30
NBN-05P	PG13.5	MCR-05	16	1/2"	20.4	11	54	30
NBN-06P	PG21	MCR-06	20	3/4"	28.3	14	60	30
NBN-08P	PG29	MCR-08	25	1"	37.0	15	70	20
NBN-10P	PG29	MCR-10	32	1 1/4"	37.0	15	90	20
NBN-12P	PG36	MCR-12	38	1 1/2"	47.0	16	100	20
NBN-16P	PG48	MCR-16	51	2"	59.3	18	120	10
